近年來，直流無刷電機在各個行業中有著廣泛的應用，我們要想熟練使用該電機，還需要知道這一電機的結構以及它是怎么進行工作的。下文為大家詳細介紹了該電機的結構和工作原理，一起來看一下吧！

　　結構：

　　直流無刷電機是一種由電動機主體和控制器器組成的機電一體化產品。單純的電動機主體是無法直接接入直流電運轉的，無刷電機可以說是個系統，不像我們其他類型的電機可以以電機個體出現，它的每次應用都必須伴隨無刷控制器。

　　無刷電機的電動機的定子繞組是三相對稱星形接法的繞線繞組，結構和三相異步電動機的定子繞組相似；轉子是永磁體轉子。這里了解下無刷電機轉子的大致結構，

　　轉子并不是一整個的磁體，而是一片片的磁瓦貼合而成的。在電機主體內部還有位置感應裝置，以便給控制器提供轉子和定子的相對位置信號。經常使用電動車的朋友，應該會知道這點，霍爾線斷掉，電機就無法正常運轉了。

　　無刷電機的控制器由集成電路和功率器件組成，可以控制電動機的啟動、停止、調速、制動等等。

　　工作原理：

　　直流無刷電機的轉動利用的是磁場同性相斥、異性相吸的原理工作的。

　　在轉子磁極確定的情況下，通過控制器改變無刷電機定子線圈上各相的通斷、電流方向、頻率等，在轉子線圈周圍形成一個旋轉的磁場。磁場帶動轉子上的永磁磁鋼，轉子就轉動起來了。簡單原理圖如下：

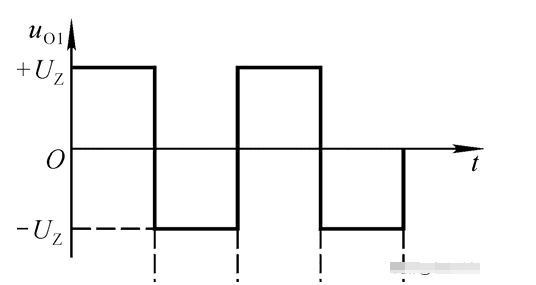

　　無刷電機控制器輸入的是直流電，但輸入定子線圈的是通過調速器轉變而成的方波三相交流電。對定子繞組的換流是通過電動機內部的位置傳感器檢測轉子磁極相對定子繞組的位置，并把位置信號傳回控制器，由控制器通過控制功率開關電路來實現的。

　　直流無刷電機與三相異步電動機有著十分相似的結構，可以說，該電機就是以電子方式控制交流電機換相，從而達到類似直流電機特性又沒有直流電機結構缺陷的應用。
